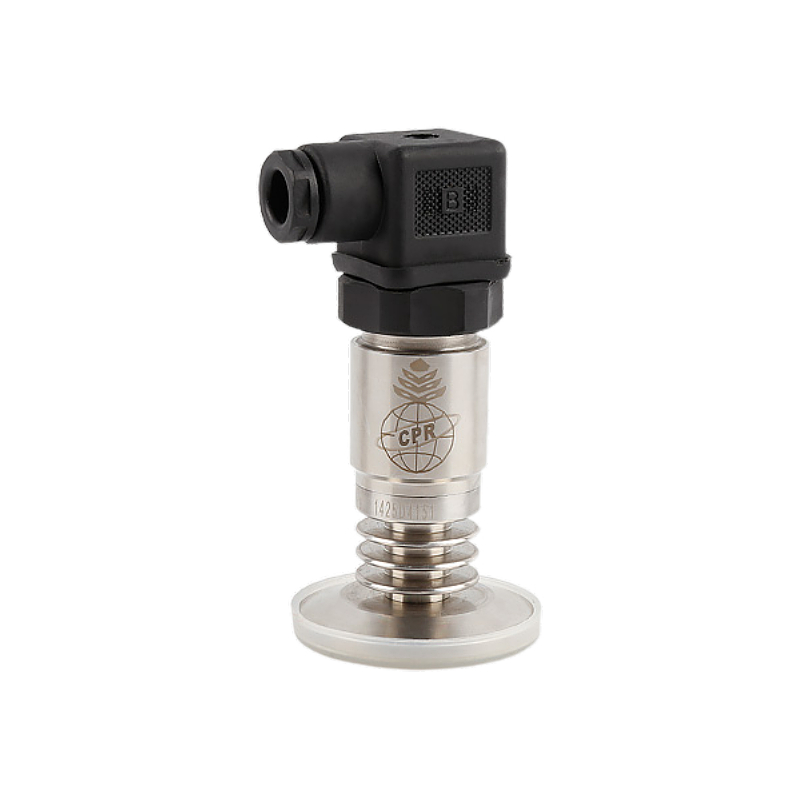

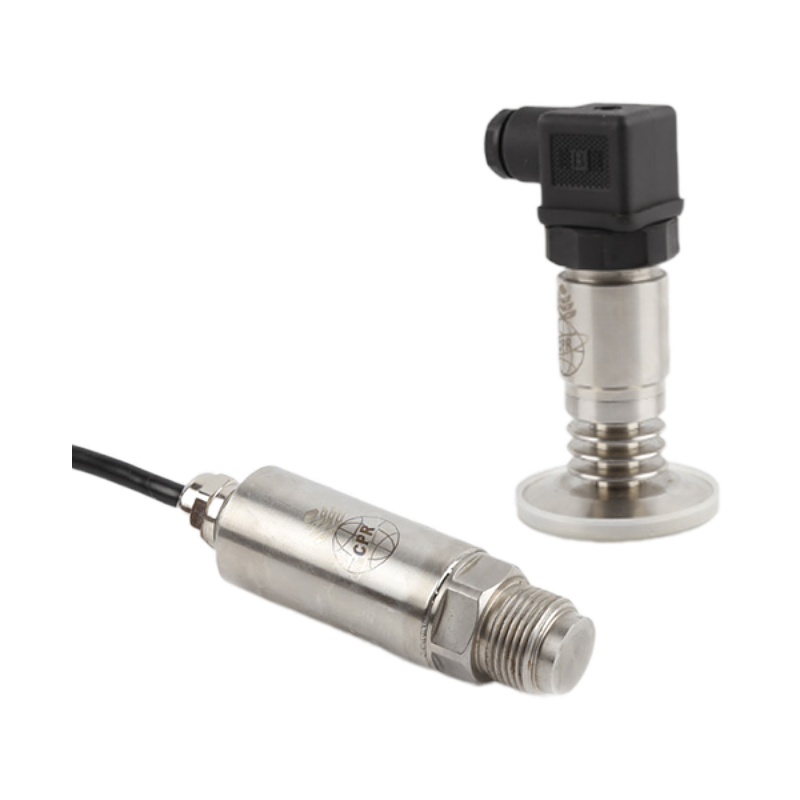

平膜壓力傳感器屬?gòu)S家自主研發生產，型號為CPR1000B-3，它分別有如下功能及特點
1、液壓傳感器的用途和特點：
具有短路保護和反極性保護
量程范圍寬，可測量絕壓、表壓、和密封參考?jí)毫?/span>
良好的密封性，能長期穩定工作，帶換熱片設計，高溫介質應用性能優異
多種信號輸出信號可選擇，可按客戶要求定制。
1000b-3型采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊，耐腐蝕、抗振動、寬范圍溫度補償。

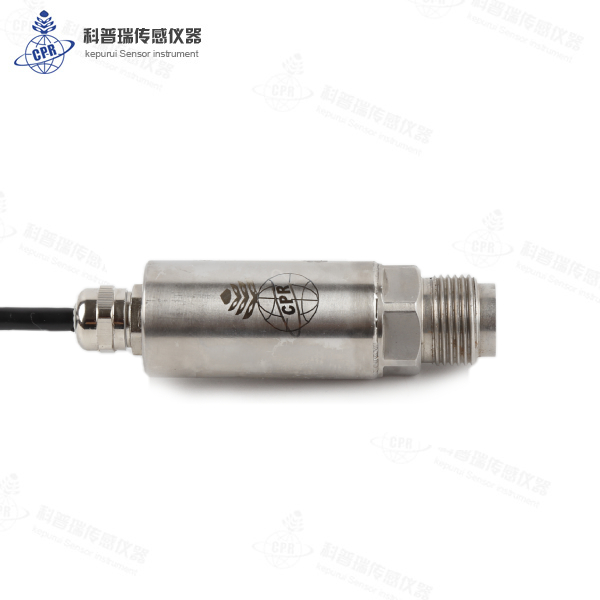

1000b-3型因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療，食品行業等有衛生要求的粘稠流體壓力和液位測量，解決了結垢、堵塞、清潔衛生等問題。廣泛應用于食品，醫藥，釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
2、氣壓傳感器的技術參數選型表：
產品參數Product parameters | |||
量程范圍Capacity | 0~0.1…10Mpa | 壓力類型Pressure type | 表壓、絕壓、密封壓 Gauge,absolute,sealing pressure |
供電電源Power supply | 24V DC、12V DC | 輸出信號：Out: | 4~20mA、1~5V、0~5V，RS485 |
補償溫度Compensation temp | -10~70℃ | 環境溫度ambient temp | -20~85℃ |
介質溫度Medium temp | -20~85℃（常溫型） -40~150℃（高溫型） | 儲存溫度Storage temp | -40~125℃ |
零點溫漂Zero temp drift | ±2%R.O.（Max.） | 靈敏度溫漂Sensitivity temp drift | ±2%R.O.（Max） |
過載壓力Overload pressure | 150% R.C. | 機械振動mechanical vibration | 20g（20~5000Hz） |
沖擊To attack | 100g（11ms） | 響應時間response time | ≤1ms（上升到90%R.O. |
綜合精度Comprehensiveaccuracy | 0.1、0.3、0.5級可選 | 長期穩定性Long-term stability | ±0.2%R.O./年 |
絕緣insulation | 100MΩ，250VDC | 防護等級Protection grade | IP65 |
介質兼容Media compatibility | 與316L不銹鋼兼容的各種介質 Compatible with 316Lstainless steelVariousmedia | 材質Texture of material | 外殼不銹鋼Stainless steel case 卡箍膜片3106LClamp diaphragm3106L |
