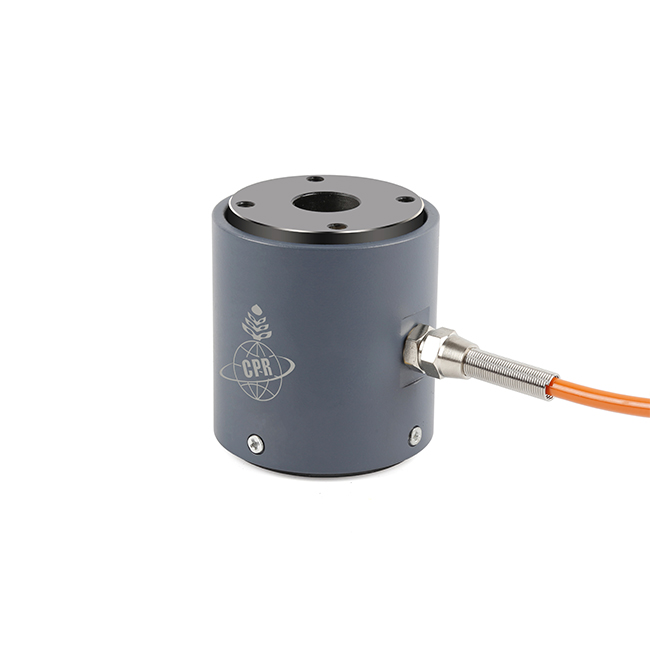

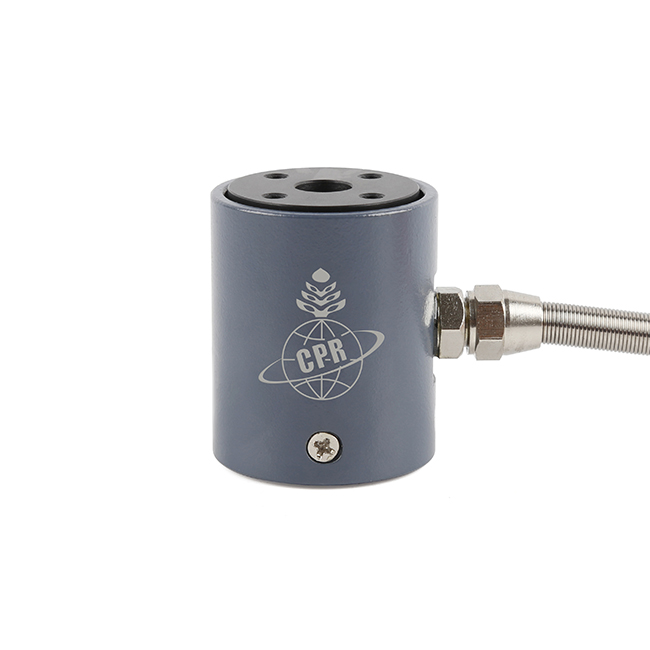

柱式稱重傳感器屬?gòu)S家自主自銷，型號CPR702系列，在多個領域廣泛應用
1、柱式稱重傳感器的用途和特點：
柱式稱重傳感器適用于壓裝機機械測力，傳感器底部4個安裝孔可與法蘭連接安裝，從而固定實現沖壓試驗
CPR-S07-10T的中心貫穿孔上下各6mm處為直徑18，中間部為直徑12貫穿。
2、柱狀稱重傳感器的選型表：
規格型號Type | φA | φB | C | D | φE | φF | G | 重量 |
CPR702-S07-200K/500K | 40 | 35 | 50 | 1 | 24 | 10 | 2*4-M4 深8 | 0.3 |
CPR702-S07-1/2/5T | 62 | 55 | 70 | 2 | 44 | 18 | 2*4-M5 深8 | 1.0 |
CPR702-S07-10T | 62 | 55 | 80 | 2 | 44 | * | 2*4-M5 深8 | 1.3 |
CPR702-S07-20T | 88 | 80 | 100 | 2 | 60 | 20 | 2*4-M8 深12 | 2.6 |
CPR702-S07-30T | 100 | 90 | 120 | 2 | 70 | 20 | 2*4-M8 深15 | 4.6 |
CPR702-S07-50T | 134 | 120 | 150 | 2 | 90 | 30 | 2*4-M10 深16 | 11 |
3、柱形稱重傳感器的規格技術參數表：
量 程Capacity | 0~50t | 零點輸出Zero balance | 0.1%R.O. |
額定輸出Rated output | 1.5 ± 0.5mV/V | 蠕 變creep | 0.07~0.2%R.O./30min |
非 線 性Non-linearity | 0.2~0.6%R.O | 零點溫漂Temp.effect on zero | 0.05 R.O./10℃ |
滯 后Hysteresis | 0.04~0.2%R.O | 靈敏度溫漂Temp.effect on output | 0.05 R.O./10℃ |
重 復 性Repeatability | 0.03~0.05%R.O | 輸入阻抗Input impedance | 700Ω±15Ω |
工作溫度范圍.temp range | -20℃～70℃ | 輸出阻抗Out impedance | 700Ω±5Ω |
溫度補償范圍Compensated temp range | -10℃～50℃ | 絕緣阻抗Insulation | ≥5000MΩ（100V DC） |
推薦激勵電壓Recommended excitation | 5~10V.DC | 安全載荷Safe overload | 120%R.C. |
最大激勵電壓Maximum Excitation | 15V DC | 極限載荷Ultimate overload | 150%R.C. |

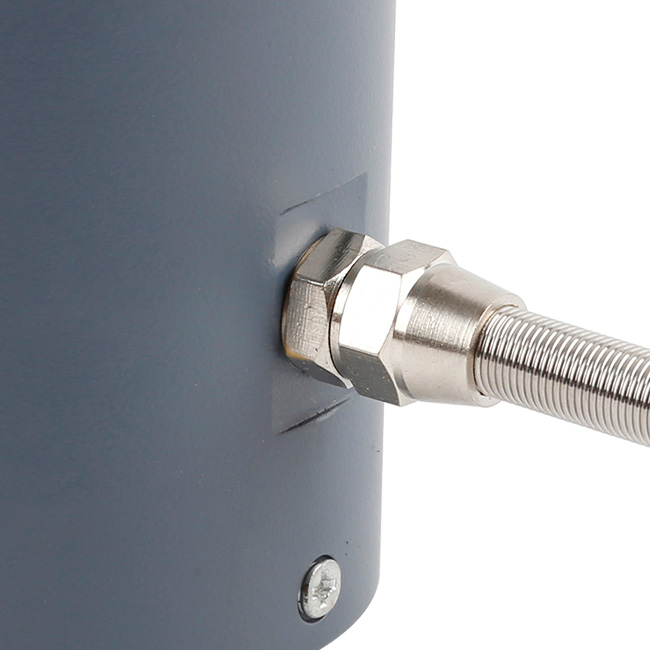

導 線Cable | 4芯屏蔽電纜 ?5*3m | 防護等級Protection class | IP64 |
