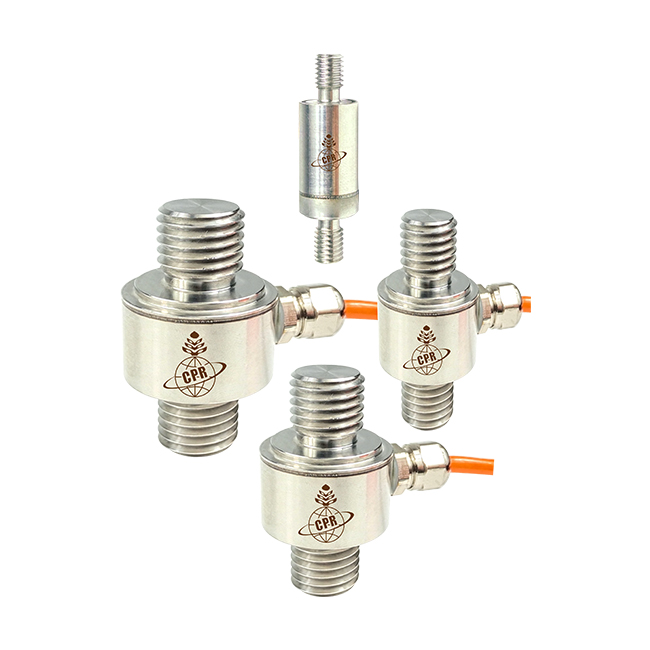

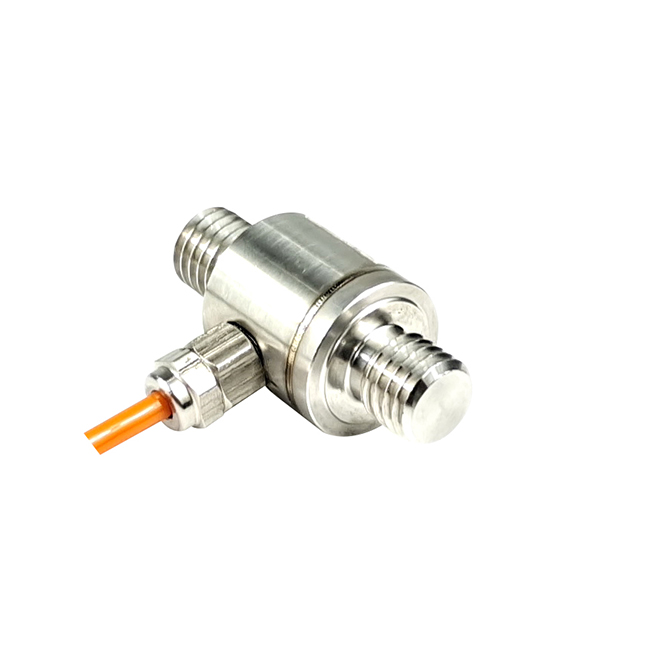

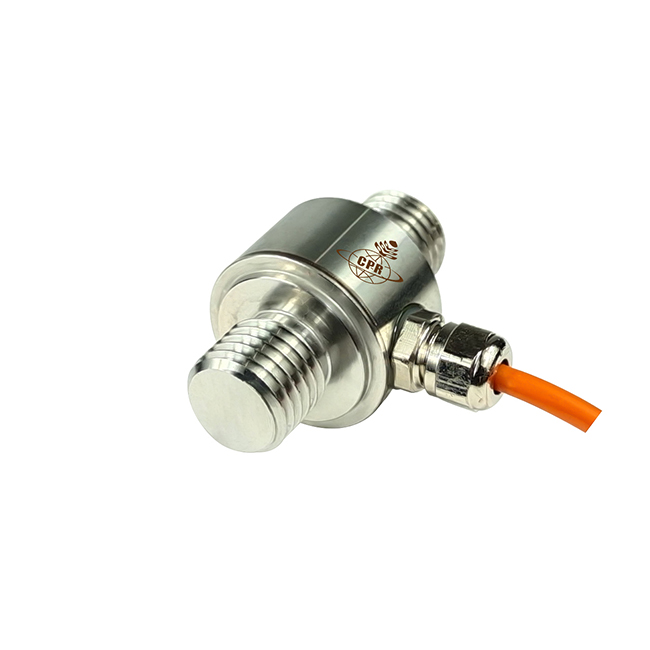

螺紋拉壓測力傳感器，自主自銷，產品型號CPR604-C2
1、拉壓力傳感器用途和特點：
拉壓兩用、兩端螺紋結構易安裝，全不銹鋼結構。
小尺寸、大量程適用于空間受限制的場所，以及擠壓拉伸設備的測力領域。
2、拉壓雙向力傳感器選型表：
型號Type | 量程Cap | L | D | B | G |
CPR604-200K-C2 | 200kg | 35 | 10 | 8 | M5 |
CPR604-500K-C2 | 500kg | 35 | 12 | 8 | M8 |
CPR604-1T-C2 | 1t | 40 | 18 | 10 | M10 |
CPR604-2T-C2 | 2t | 45 | 24 | 12 | M12 |
CPR604-5T-C2 | 5t | 50 | 29 | 15 | M16 |
CPR604-10T-C2 | 10t | 70 | 35 | 20 | M24 |
3、微型螺紋拉壓力傳感器技術參數：
量 程Capacity | 0~10t | 零點輸出Zero balance | ±1%R.O |
額定輸出Rated output | 1.0 ± 5% mV / V | 蠕變creep （30分鐘/min) | 0.1 % R.O. |
非 線 性Non-linearity | 0.3~0.5 % R.O. 0.05~0.1%(CPR604-2T/5T) | 零點溫度漂移Temp.effect on zero | 0.05 % R.O. / 10oC |
滯 后Hysteresis | 0.3~0.5 % R.O. 0.05~0.1%(CPR604-2T/5T) | 溫度靈敏度漂移Temp.effect on output | 0.05 % R.O. / 10oC |
重 復 性Repeatability | 0.3~0.5 % R.O. 0.05~0.1%(CR-604-2T/5T) | 輸入阻抗Input impedance | 350 ± 30Ω |
溫度補償范圍Compensated temp range | - 10 ~ 60 oC | 輸出阻抗Out impedance | 350 ± 30Ω |
工作工作溫度范圍.temp range | - 20 ~ 80 oC | 絕緣阻抗Insulation | ≥5000MΩ/50VDC |
推薦激勵電壓Recommended excitation | 5~10V DC | 安全載荷 Safe overload | 120% R.C. |
最大激勵電壓Maximum Excitation | 15V DC | 極限載荷 Ultimate overload | 150 % R.C. |
導 線Cable | 4芯屏蔽電纜 (4 core shielded cable) ?4*3m 紅(E+) 黑(E-) 綠(S+ ) 白(S-) | ||
