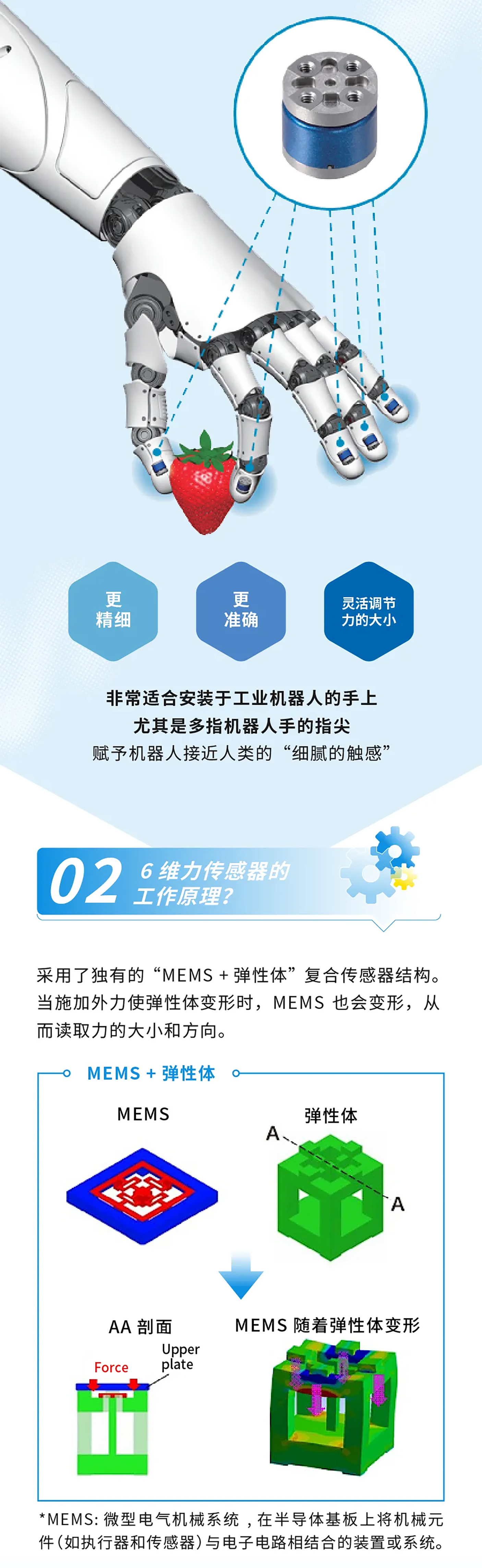

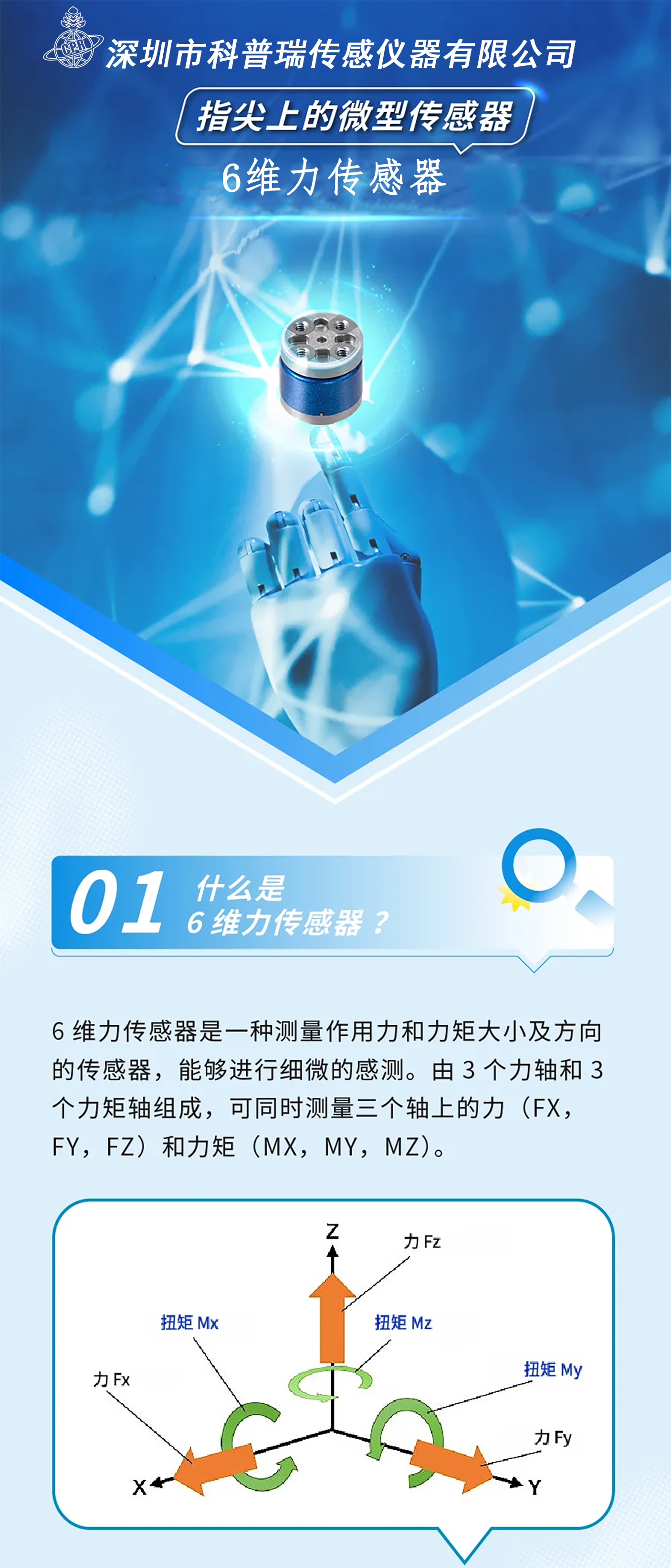

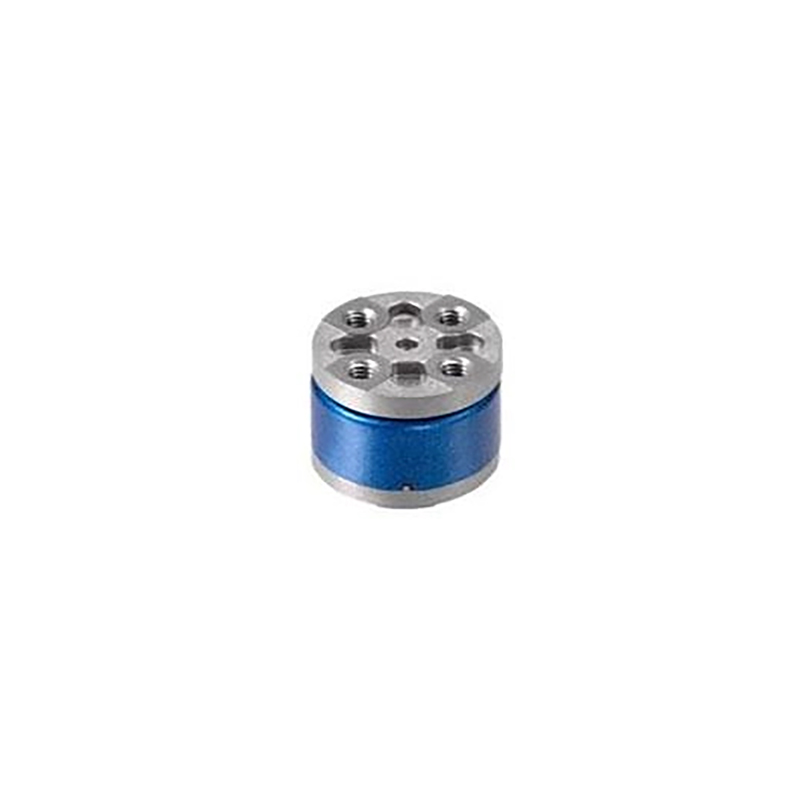

六軸力傳感器又稱為六維力傳感器、六向力傳感器，它是三個力分量(Fx、Fy、 Fz)和三個力矩分量(Tx、Ty、Tz)的六軸力/力矩傳感器。用 MEMS 芯片和金屬結構體的復合構造進行六軸感測。模塊內置有 AFE IC，進行數字輸出（I2C/SPI）。矩陣運算（消除其它軸的干擾分量）使用的補償系數保存在 AFE IC 的內部存儲器中，可以在快要開始測量前讀出，因此用戶不需要進行傳感器和補償系數的管理。另外，模塊內內置有 LDO，實現了低噪聲化。形狀非常小巧輕便，特別適合搭載到機器人手指。

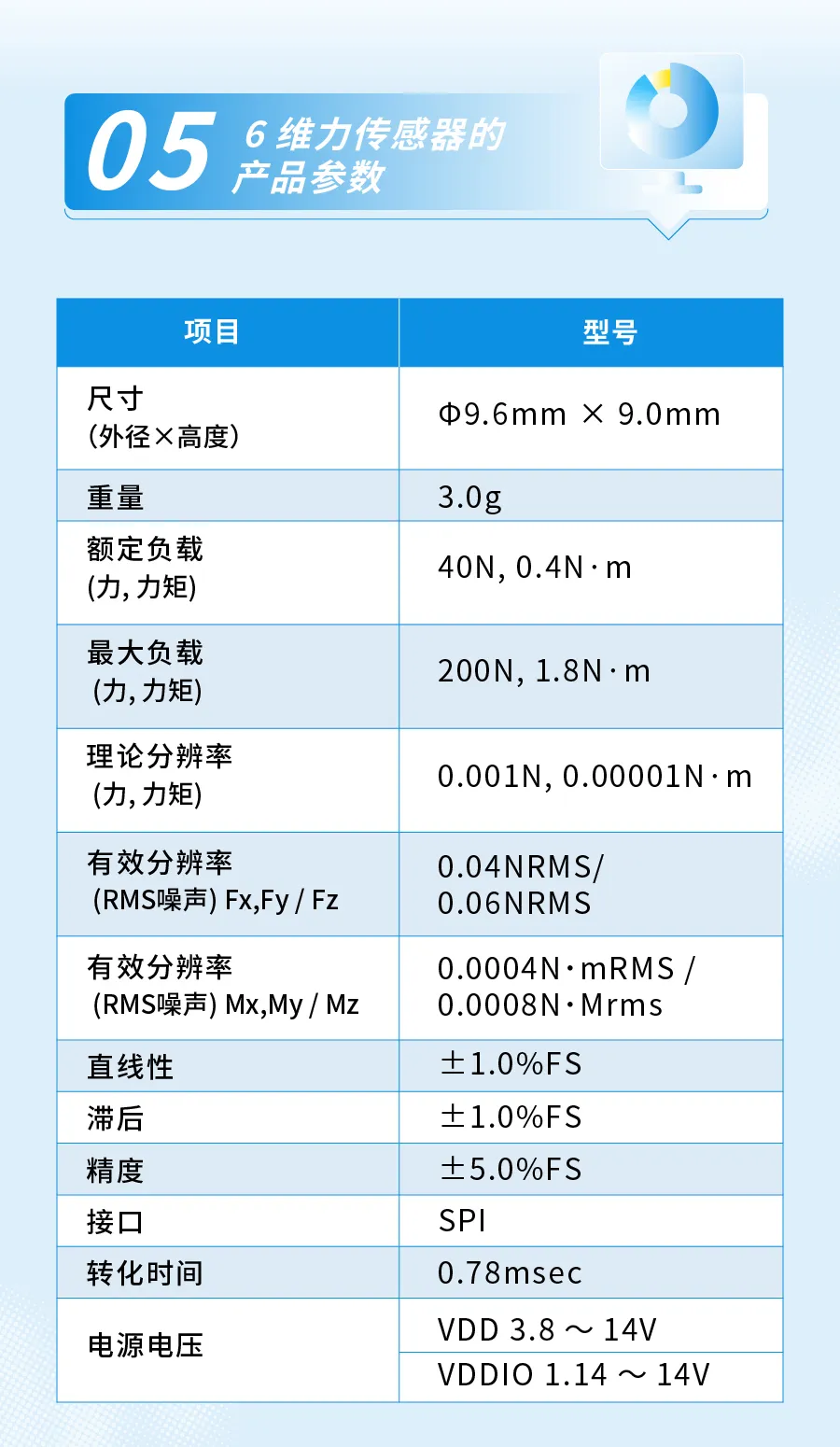

1、六軸力傳感器的特點：

超小尺寸 ：Φ9.6(W)×9.0(H)mm

超輕：3g

過載能力強 Fx, Fy, Fz：200N / Mx, My, Mz：1.8N?m

額定負載 Fx, Fy, Fz：40N / Mx, My, Mz：0.4N?m

通過內置 LDO 實現低噪聲化

Fx, Fy：0.04N RMS / Fz：0.06N RMS

Mx, My：0.0004N?m RMS / Mz：0.0008N?m RMS

用內部定序器輸出數字式六軸的值（I2C, SPI）

I2C 地址 Fx：0x71

Fy：0x72

Fz：0x73

Mx：0x74

My：0x75

Mz：0x76

2、六向力傳感器的安裝方法：

1>安裝時，頂面、底面請都使用 4 顆 M1.6 的螺釘。插入頂面和底面安裝孔的螺釘長度請控制在 1.7mm 以下。頂面和底面的安裝孔都是深 1.8mm（min.1.7mm）的通孔。螺釘長度超過 1.7mm 時，存在傳感器內部元件損傷、傳感器損壞的風險。

2>位于頂面的φ1mm 和φ1.7mm 的圓孔或是 1.6×1.45mm 的方孔可用于定位。位于底面的φ1mm 圓孔和長孔可用于定位。

3>安裝該傳感器的 M1.6 螺釘?shù)耐扑]擰緊力矩是 0.15N?m。

4>裝配的時候不要一次把一顆擰到底，擰到微微用力即可。否則可能會無法正確檢測力和力矩。甚至會有傳感器損壞的風險。

5>擰緊螺釘?shù)臅r候，請按各螺釘孔再沿對角線方向依次旋緊。請分至少兩步，先預緊、再擰緊，用推薦的擰緊力矩進行擰緊。

例如：

第 1 圈 ①0.05N?m → ②0.05N?m → ③0.05N?m → ④0.05N?m

第 2 圈 ①0.15N?m → ②0.15N?m → ③0.15N?m → ④0.15N?m
