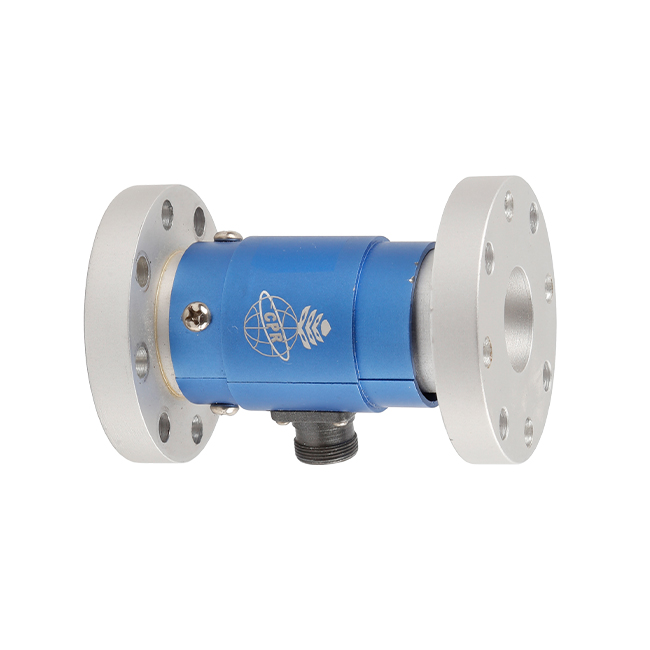

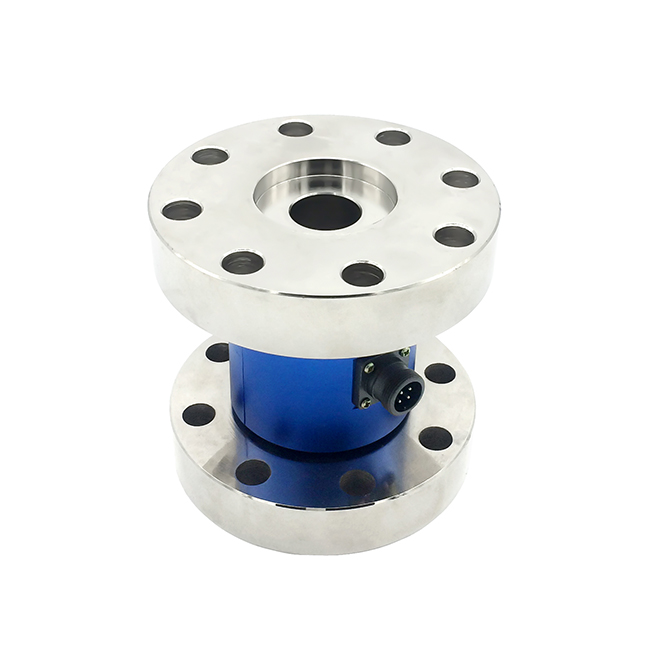

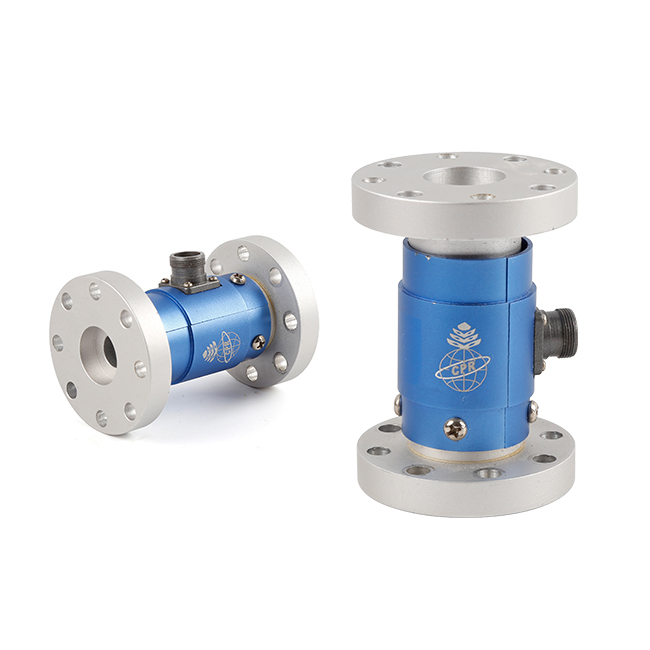

靜態扭力傳感器，屬公司自主研發生產，型號為CPR-0122
1、扭力傳感器的用途和特點：
電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高
靜態扭矩測量,兩端均為法蘭盤連接
主要用在動力機、發動機、汽囝方向盤扭力等
2、扭矩傳感器選型表：
型號Type | 量程（Nm) | A | B | ?C | ?D | ?E | F | ?G | M |
CPR-0122A | 0.2~100 | 85 | 10 | 59 | 22 | 12 | 5 | 49 | 4-?6.5 |
CPR-0122B | 150~1K | 95 | 20 | 98 | 40 | 20 | 6 | 80 | 8-?10.5 |
CPR-0122C | 1.5K~5K | 95 | 20 | 125 | 50 | 30 | 6 | 105 | 8-?12.5 |
CPR-0122D | 6K~10K | 160 | 30 | 190 | 80 | 40 | 6 | 160 | 8-?19 |
CPR-0122E | 15K~50K | 220 | 45 | 308 | 130 | 80 | 5 | 250 | 12-?26 |
3、靜態扭力傳感器技術規格參數表：
測量范圍measuring range | 0.2~100Nm~50KNm | ||
輸出靈敏度Output sensitivity | 1.0～1.5mV/V | 蠕變creep（30分鐘/min) | 0.03% F.S. / 10℃ |
非線性Non-linearity | ±0.1% F.S.、±0.3% F.S. | 輸入電阻Input resistance | 700±10Ω |
滯后Hysteresis | ≤±0.05% F.S. | 輸出電阻Output resistance | 700±5Ω |
重復性Repeatability | ≤±0.05% F.S | 絕緣電阻insulation resistance | 5000MΩ/100VDC |
溫度補償范圍Temperature compensation | -10～+60℃ | 安全過載Safe Load Limit | 150% R.C. |
工作溫度working temperature | -20～+65℃ | 極限超載Ultimate overload | 200% F.S. |
零點輸出Zero output | ±1%R.O. | 激勵電壓Excitation voltage | 10VDC(5-12VDC) |
零點溫度漂移Temp.effect on zero | 0.03% F.S/10℃ | 材質Texture of material | 合金鋼Alloy steel |
溫度靈敏度漂移Temp.effect on output | 0.03% F.S. / 10℃ | 電纜線尺寸Cable size | ?5.2×3m |
電氣連接方式Electrical connection | 紅（Red)E+ 黑(Black)E- 綠(Green)S+ 白(White)S- | ||
